1、结构和符号（以N沟道增强型为例）

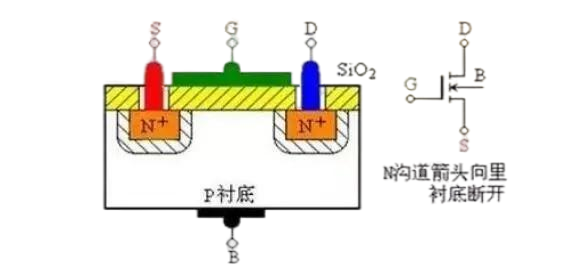

在一块浓度较低的P型硅上扩散两个浓度较高的N型区作为漏极和源极，半导体表面覆盖二氧化硅绝缘层并引出一个电极作为栅极。

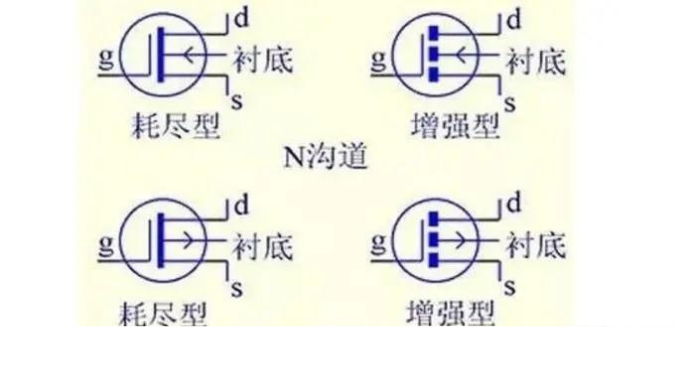

其他MOS管符号

2、工作原理（以N沟道增强型为例）

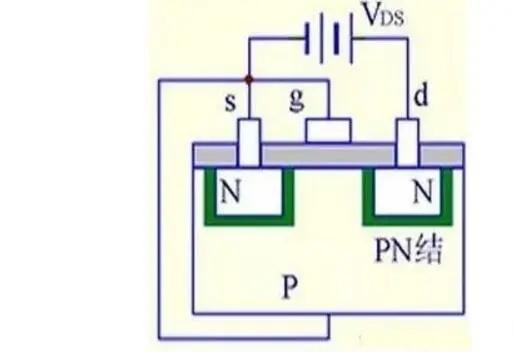

1）VGS=0时，不管VDS极性如何，其中总有一个PN结反偏，所以不存在导电沟道。VGS=0，ID=0。VGS必须大于0，管子才能工作。

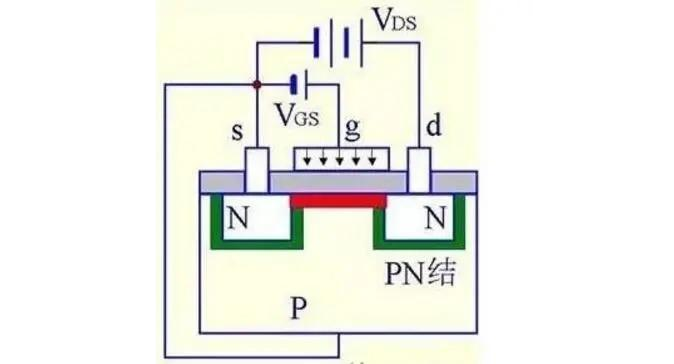

2）VGS》0时，在Sio2介质中产生一个垂直于半导体表面的电场，排斥P区多子空穴而吸引少子电子。当VGS达到一定值时P区表面将形成反型层把两侧的N区沟通，形成导电沟道。VGS>0→g吸引电子→反型层→导电沟道。VGS↑→反型层变厚→VDS↑→ID↑。

3）VGS≥VT时而VDS较小时：VDS↑→ID↑。

VT：开启电压，在VDS作用下开始导电时的VGS。VT=VGS—VDS。

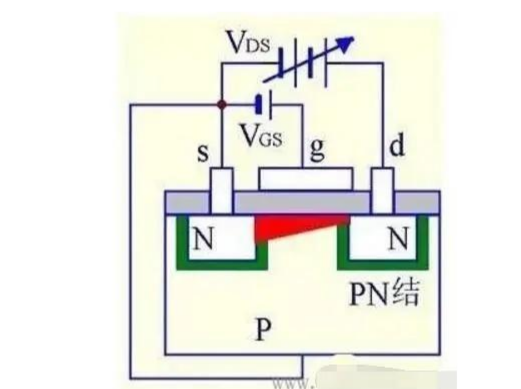

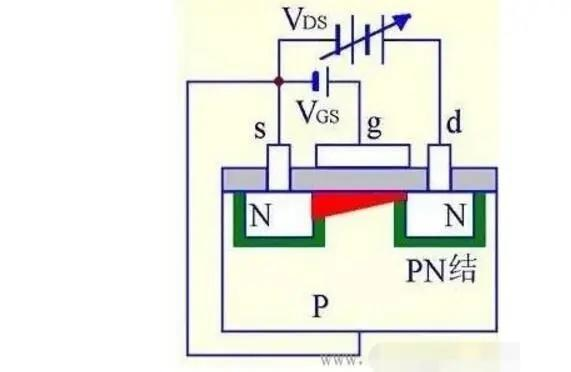

4）VGS>0且VDS增大到一定值后，靠近漏极的沟道被夹断，形成夹断区。VDS↑→ID不变。
